インターロックプラグ

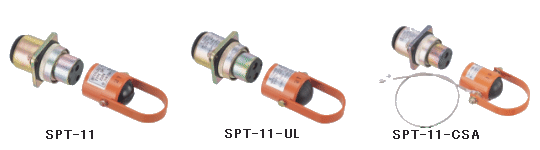

SPT series １回路
| ・ＳＰＴシリーズのスタンダート |
| ・φ３０シリーズの押しボタンスイッチ等と同様に、締付リングの採用により取付が容易です |
| ・把手にワイヤーを装備した ＳＰＴ－１１－Ｗ もございます（ワイヤー長さ ２８０ｍｍ） |
| 仕様・定格 |
| 定格 ２５０Ｖ-１５Ａ Ｍｉｎ２４Ｖ-５ｍＡ |
| 質量 標準・ＵＬ ２１０ｇ ＣＳＡ ２２０ｇ |
| 配線端子 ２－Ｍ４ |
| 把手取付 ボルトナット |
SPT series １回路

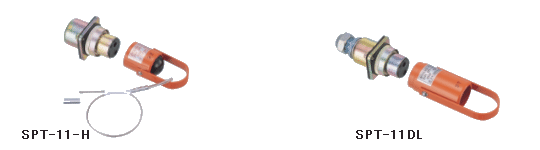

| ＳＰＴ－１１－Ｈ |
| ・プラグとソケットにガイド・リブを設け、嵌合位置を特定しています |
| ・ターミナルボックス部の膜付グロメットの代わりに、Ｇ１／２のロックナットを装備し、コネクタ接続が可能です |
| ＳＰＴ－１１ＤＬ |
| ・設置箇所により長いプラグが必要な場合にご利用いただける製品です |
| ・プラグ内側にＯリングを採用し、嵌合時には粉塵等の異物の侵入を防ぎます |
| ・ケーブル用コネクタ付です（ケーブル径 φ５～φ８．３） |
| ・把手にワイヤーを装備した ＳＰＴ－１１ＤＬ－Ｗもございます（ワイヤー長さ ２８０ｍｍ） |
|

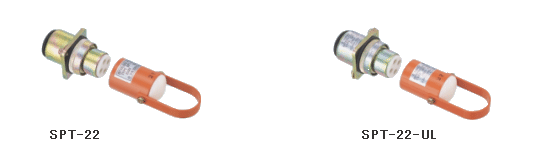

SPT series ２回路
| ・２回路対応の製品です |
| ・φ３０シリーズの押しボタンスイッチ等と同様に、締付リングの採用により取付が容易です |
| ・把手にワイヤーを装備した ＳＰＴ－２２－Ｗもございます（ワイヤー長さ ２８０ｍｍ） |
| 仕様・定格 |
| 定格 ２５０Ｖ-１５Ａ Ｍｉｎ２４Ｖ-５ｍＡ |
| 質量 標準 ２35ｇ |
| 配線端子 4-M4 |
| 把手取付 ボルトナット |

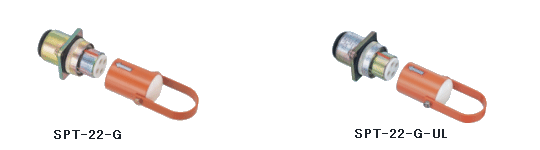

SPT series ２回路
| ・２回路対応の製品です |
| ・プラグとソケットにガイドを設け、嵌合位置を特定しています ・把手にワイヤーを装備した ＳＰＴ－２２－ＧＷもございます（ワイヤー長さ ２８０ｍｍ） |
| 仕様・定格 |
| 定格 ２５０Ｖ-１５Ａ Ｍｉｎ２４Ｖ-５ｍＡ |
| 質量 標準・ＵＬ ２35ｇ 配線端子 4-M4 把手取付 ボルトナット |
SPT series １回路

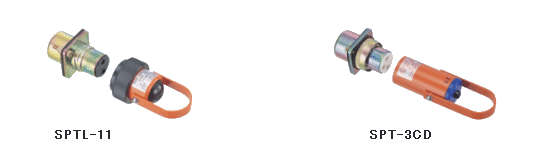

| ＳＰＴＬ－１１ |
| ・プラグを差し込み、カップリングを時計方向に回すとロックされますので、下向き取付が可能です |
| ・プラグ内側にＯリングを採用し、嵌合時には粉塵等の異物の侵入を防ぎます |
| ・ターミナルボックス部の膜付グロメットの代わりに、Ｇ１／２のロックナットを装備し、コネクタ接続が可能です |
| ・把手にワイヤーを装備した ＳＰＴＬ－１１－Ｗもございます（ワイヤー長さ ２８０ｍｍ） |
| ＳＰＴ－３ＣＤ |
| ・ＬＥＤ付ですので、通電している事が一目で確認できます |
| ・ターミナルボックス部の膜付グロメットの代わりに、Ｇ１／２のロックナットを装備し、コネクタ接続が可能です |
| ・把手にワイヤーを装備した ＳＰＴＬ－３ＣＤＨもございます（ワイヤー長さ ２８０ｍｍ） |
| 仕様・定格 |
| 定格 ＳＰＴＬ－１１ ２５０Ｖ-１５Ａ Ｍｉｎ２４Ｖ-５ｍＡ ＳＰＴ－３ＣＤ ＤＣ２４Ｖ－５Ａ Ｍｉｎ２４Ｖ－５ｍＡ |
| 質量 ＳＰＴＬ－１１ ２１０ｇ ＳＰＴ－３ＣＤ ２５５ｇ |
| 配線端子 ＳＰＴＬ－１１ ２－Ｍ４ ＳＰＴ－３ＣＤ ３－Ｍ４ |
| 把手取付 リベット |
