PRODUCTS GUIDE

制御盤用クーラ・スタンダードモデル

高効率・汚れに強い独自開発の「スパインフィン」を搭載!

特長

  • スパインフィンの採用により高効率・省スペースを実現しました。
  • COP値(エネルギー消費効率)が高く優れた省エネ性です。
  • 二重ドレン排水構造とフロートスイッチの採用により、排水性能が向上しました。(天井取り付けモデルのみ)
  • 手元操作を可能にする操作パネル移動キットをオプションで設定しました。

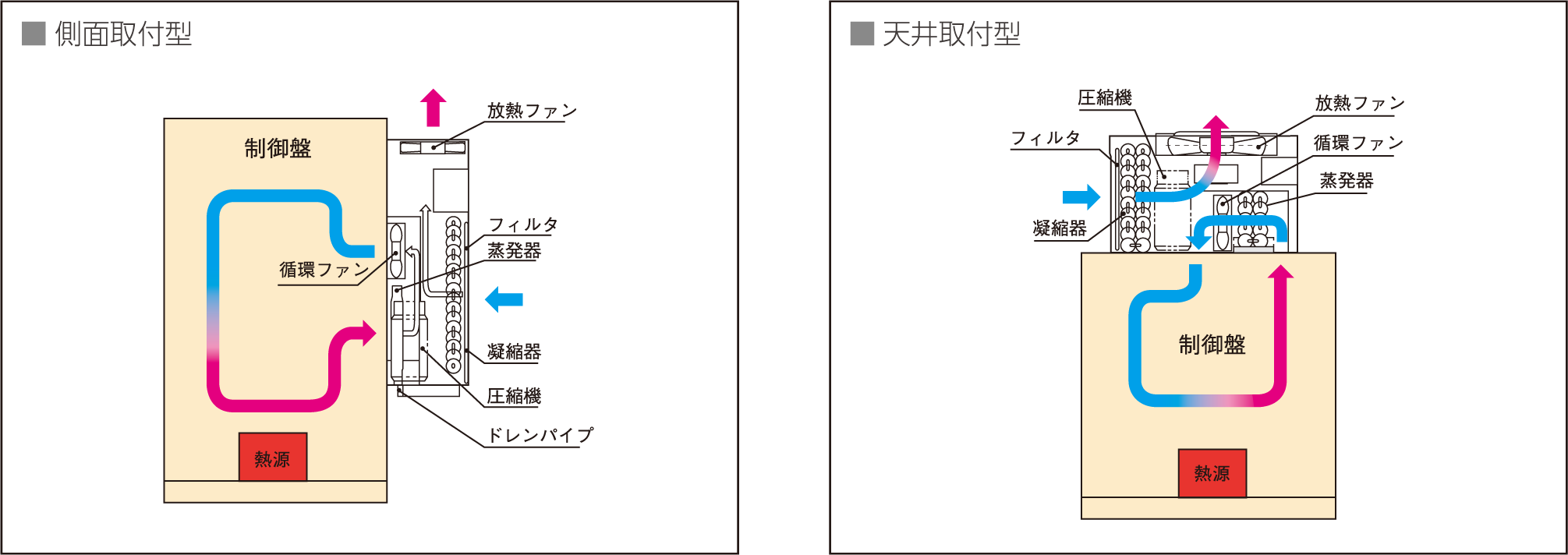

動作原理

本機はコンプレッサを組み込んだ冷凍サイクルを採用した密閉型制御盤専用の冷却装置です。制御盤内の暖かい空気を本体内部の循環ファンで蒸発器(冷却器)に送風し、低温空気として制御盤内へ戻します。これにより密閉状態を損なうことなく外気温度の高い場所でも制御盤内を低い温度に保ち、内部の機器・電子装置などを熱による障害から守ります。

機能一覧(機種により対応機能が異なります)

メンテナンスお知らせ機能

設定した間隔でフィルタ点検出力表示ができます。

冷媒圧力異常警報

フィルタの目詰まりなどにより冷媒圧力が上昇した場合に異常停止して警報接点が作動します。

霜付凍結防止機能

蒸発器の霜の成長を防止する為に自動停止します。

温度センサ異常警報

盤内温度センサ、蒸発器温度センサの異常時に停止して警報接点が作動します。

盤内温度異常表示

盤内温度が設定温度+10℃以上に達すると異常表示します。

過負荷保護装置

圧縮機の過負荷運転が続くと保護装置により圧縮機を自動停止します。

ドレン水排水異常警報

ドレンホースの目詰まり等によりドレン水が排出されなくなるとアラームランプが点灯し、冷却運転を停止させます。

冷却能力 300/350 W

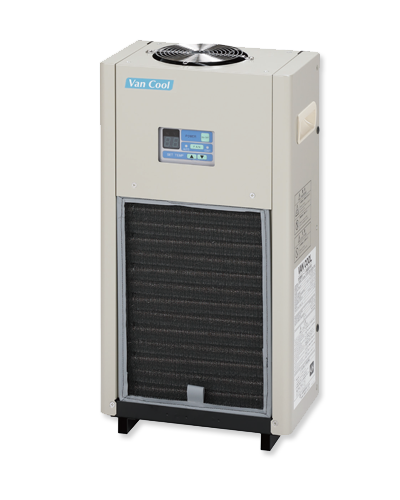

側面取付タイプ KC-04EB

冷却能力300/350Wモデルです。詳細仕様はカタログPDFをご確認ください。

冷媒:R-134a定格電圧 100V又は200V外形寸法 300×540×180
メンテナンスお知らせ
冷媒圧力異常警報
温度センサ異常警報
盤内温度異常表示
過負荷保護
霜付凍結防止
冷却能力 720/760 W

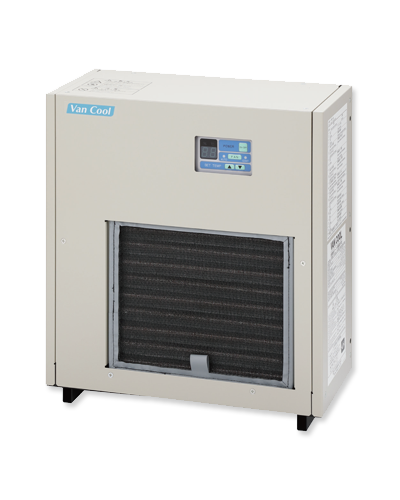

側面取付タイプ KCL-08EB

冷却能力720/760Wモデルです。詳細仕様はカタログPDFをご確認ください。

冷媒:R-134a定格電圧: 200V外形寸法 430×450×220
メンテナンスお知らせ
冷媒圧力異常警報
温度センサ異常警報
盤内温度異常表示
過負荷保護
霜付凍結防止
冷却能力 750/900 W

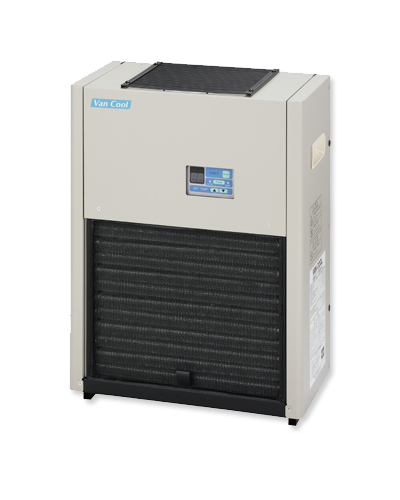

側面取付タイプ KC-09E

冷却能力750/900Wモデルです。詳細仕様はカタログPDFをご確認ください。

冷媒:R-134a定格電圧: 100V又は200V外形寸法 430×560×240
メンテナンスお知らせ
冷媒圧力異常警報
温度センサ異常警報
盤内温度異常表示
過負荷保護
霜付凍結防止
冷却能力 1280/1450 W

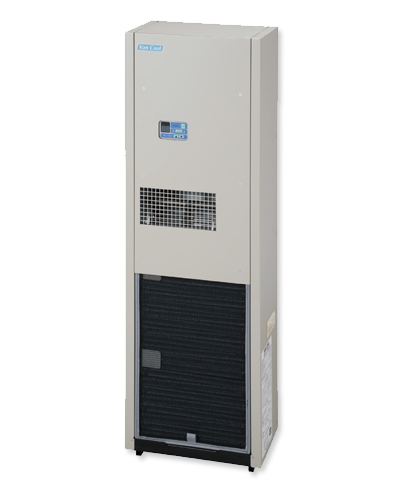

側面取付タイプ KC-15E

冷却能力1280/1450Wモデルです。詳細仕様はカタログPDFをご確認ください。

冷媒:R-134a定格電圧: 200V外形寸法 400×1200×250
メンテナンスお知らせ
冷媒圧力異常警報
温度センサ異常警報
盤内温度異常表示
過負荷保護
霜付凍結防止
冷却能力 1800/2000 W

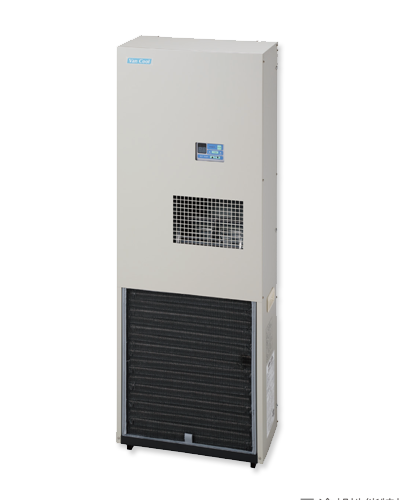

側面取付タイプ KC-20EB

冷却能力1800/2000Wモデルです。詳細仕様はカタログPDFをご確認ください。

冷媒:R-134a定格電圧: 200V外形寸法 450×1200×250
メンテナンスお知らせ
冷媒圧力異常警報
温度センサ異常警報
盤内温度異常表示
過負荷保護
霜付凍結防止
冷却能力 350/400 W
天井取付タイプ TC-04E

冷却能力350/400Wモデルです。詳細仕様はカタログPDFをご確認ください。

冷媒:R-134a定格電圧: 100V又は200V外形寸法 300×350×400
メンテナンスお知らせ
冷媒圧力異常警報
温度センサ異常警報
盤内温度異常表示
過負荷保護
霜付凍結防止
ドレン水排水異常警報
冷却能力 900/1000 W

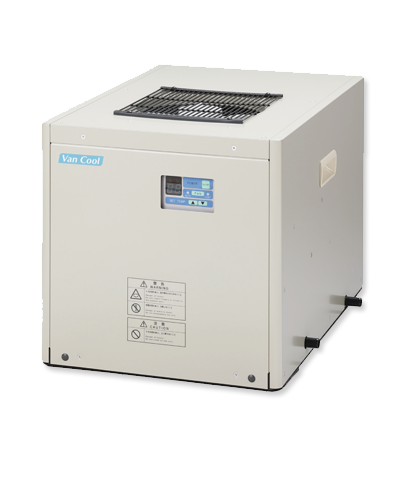

天井取付タイプ TC-10E

冷却能力900/1000Wモデルです。詳細仕様はカタログPDFをご確認ください。

冷媒:R-134a定格電圧: 100V又は200V外形寸法 400×390×590
メンテナンスお知らせ
冷媒圧力異常警報
温度センサ異常警報
盤内温度異常表示
過負荷保護
霜付凍結防止
ドレン水排水異常警報
冷却能力 1800/2000 W

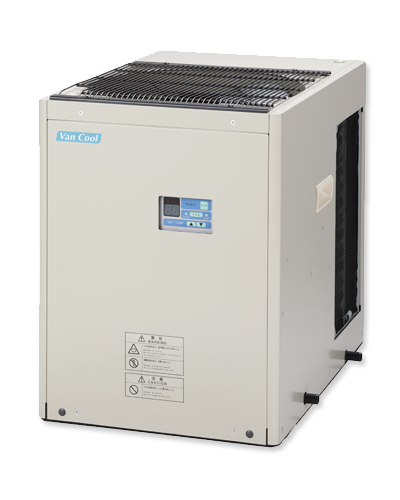

天井取付タイプ TC-20E

冷却能力1800/2000Wモデルです。詳細仕様はカタログPDFをご確認ください。

冷媒:R-134a定格電圧: 200V外形寸法 400×510×590
メンテナンスお知らせ
冷媒圧力異常警報
温度センサ異常警報
盤内温度異常表示
過負荷保護
霜付凍結防止
ドレン水排水異常警報
