PRODUCTS GUIDE
プレート式熱交換器
シンプル構造でローコストを実現！スリムタイプ、ショート タイプの2種類、盤内又は盤外取り付け、100V又は200V仕様が選べます。
特長
- 作動液を使用しないプレート式エレメント採用によりローコストを実現しました。
- メカニカルの部分が無いので故障は無く、通常の環境下ではプレート部分は半永久的に使用できます。
- 冷凍機器とは違いますので結露現象がありません。
- 作動液を使用しないので横向きや上下逆さにして取り付ける事が可能です。
- エレメントとファンの組み合わせのシンプル構造の為、柔軟な対応が可能です。

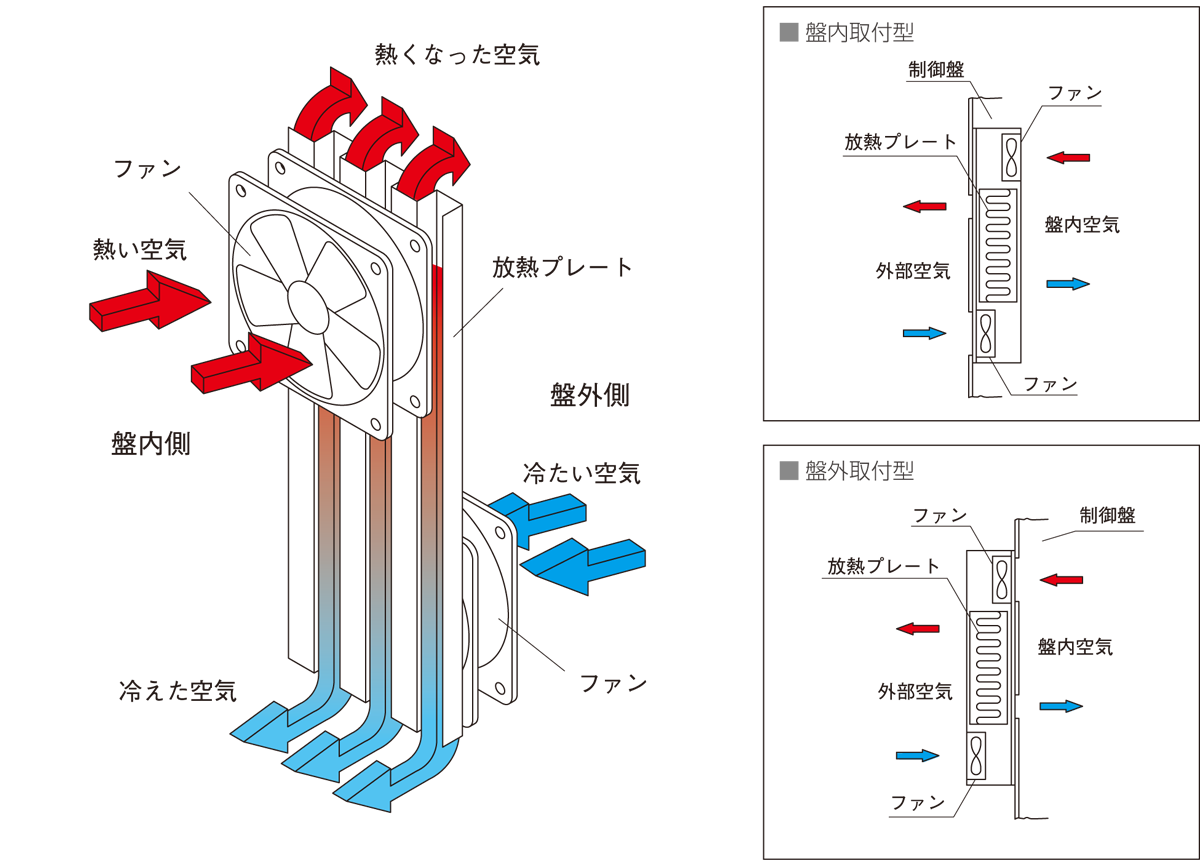

動作原理
放熱プレートにより盤内と盤外が遮断された状態において、
①盤内側ファンにより集められた盤内の熱い空気は放熱プレートを通過する際に熱を奪われ冷やされて盤内へ戻ります。
②盤外の冷えた空気は、盤外側ファンにより集められ放熱プレートを通過する際に熱を奪って外へ放出されます。
この動作を繰り返すことにより制御盤内の温度上昇を防止します。

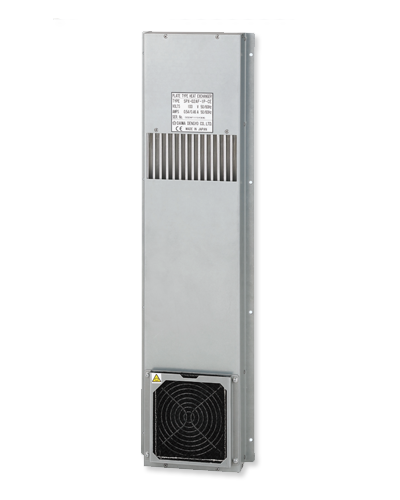

薄型モデル SPX-02A
スリムタイプ、定格能力8/10 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。
定格能力 8/10 W/K定格電圧 100V又は200VCE規格対応盤内取り付け・盤外取り付け選択可亜鉛めっき鋼板・塗装無し外形寸法 180×658×50フィルタ標準装備

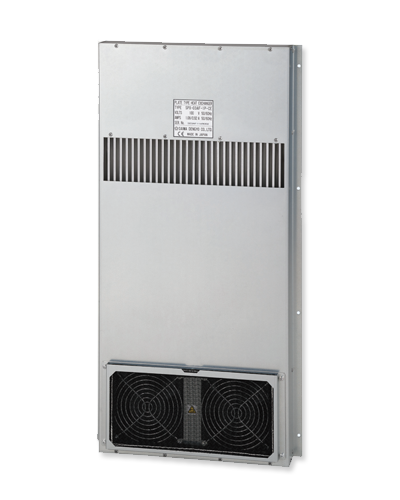

薄型モデル SPX-03A
スリムタイプ、定格能力15/16 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。
定格能力 15/16 W/K定格電圧 100V又は200VCE規格対応盤内取り付け・盤外取り付け選択可亜鉛めっき鋼板・塗装無し外形寸法 340×658×50フィルタ標準装備
薄型モデル SPX-05A
スリムタイプ、定格能力25/28 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。
定格能力 25/28 W/K定格電圧 100V又は200VCE規格対応盤内取り付け・盤外取り付け選択可亜鉛めっき鋼板・塗装無し外形寸法 336×666×94フィルタ標準装備

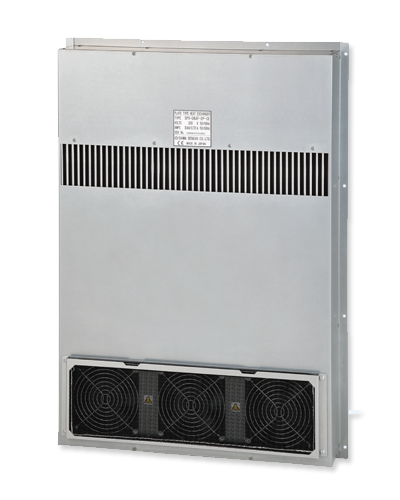

薄型モデル SPX-08A
スリムタイプ、定格能力38/40 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。
定格能力 38/40 W/K定格電圧 100V又は200VCE規格対応盤内取り付け・盤外取り付け選択可亜鉛めっき鋼板・塗装無し外形寸法 500×700×94フィルタ標準装備

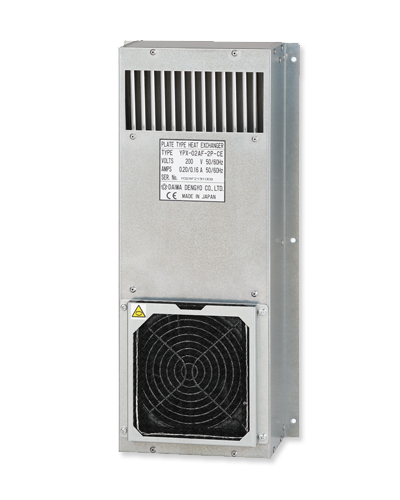

短寸モデル YPX-02A
ショートタイプ、定格能力9.5/11 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。
定格能力 9.5/11 W/K定格電圧 100V又は200VCE規格対応盤内取り付け・盤外取り付け選択可亜鉛めっき鋼板・塗装無し外形寸法 180×394×90フィルタ標準装備

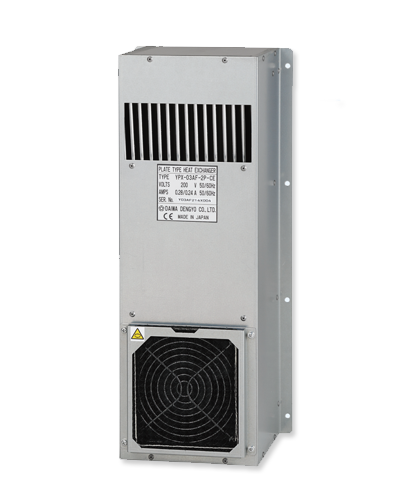

短寸モデル YPX-03A
ショートタイプ、定格能力15/16 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。
定格能力 15/16 W/K定格電圧 100V又は200VCE規格対応盤内取り付け・盤外取り付け選択可亜鉛めっき鋼板・塗装無し外形寸法 180×430×150フィルタ標準装備

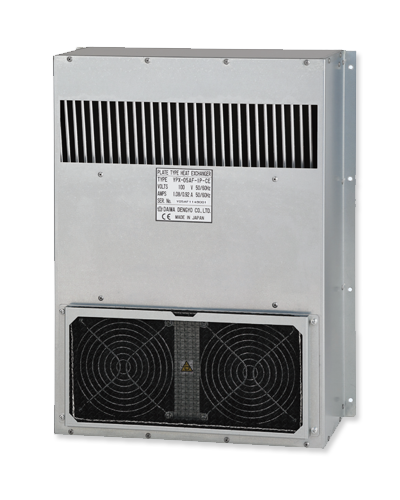

短寸モデル YPX-05A
ショートタイプ、定格能力25/27 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。
定格能力 25/27 W/K定格電圧 100V又は200VCE規格対応盤内取り付け・盤外取り付け選択可亜鉛めっき鋼板・塗装無し外形寸法 340×430×150フィルタ標準装備
