ヒートパイプ式熱交換器

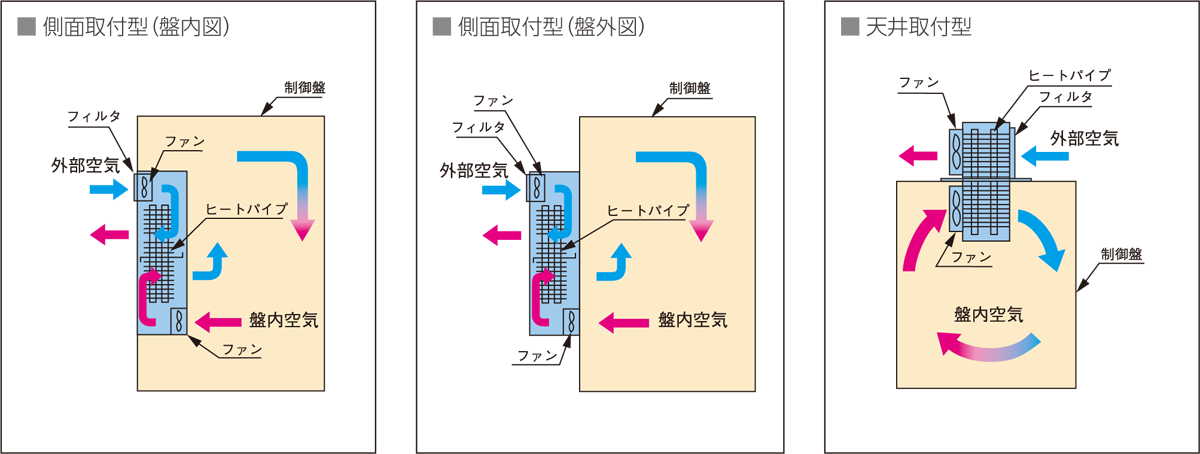

究極の効率、ヒートパイプを採用した熱交換器です。側面取り付けタイプ、天井取り付けタイプのラインナップを用意しています。

特長

  • 熱輸送の効率が極めて高い(熱伝導の数百倍から千倍)ので、熱交換器自体の容量は小さくて済みます。
  • 熱輸送の効率を高める為のファン以外の動力は一切必要としません。
  • メカニカルの部分がありませんので故障は絶無であり、熱輸送素子のコンテナには銅材を使用していますから耐食性が高く、通常の環境下ではヒートパイプ部分は半永久的に使用できます。
  • 冷凍機器とは違いますので結露現象がありません。
  • 作動液にフロンを使用していないので環境を破壊しません。

動作原理

ヒートパイプは円筒容器の内部を真空にし、少量の液体を充填して封じた物です。ヒートパイプの一端を加熱すると、円筒内部の液体は蒸気となり他端へ移動します。他端で冷却されると蒸気は液体となり、重力の作用により蒸発部に戻ります。このように作動流体は1本のパイプの中で絶えず循環し、低温度差で熱は一端からから他端へ伝えられます。

ヒートパイプの特性

外径14、長さ200mmのヒートパイプの一端50mmを、室温25℃から90℃の温水に入れた時、他端の温度を測定した結果を特性図に示します。比較の為同形の銅棒をほぼ等しい条件で実験した結果も示してあります。これからヒートパイプの他端の温度は急速に上がり、温度の時定数が銅棒に比べて、1けた以上、小さい事がわかります。

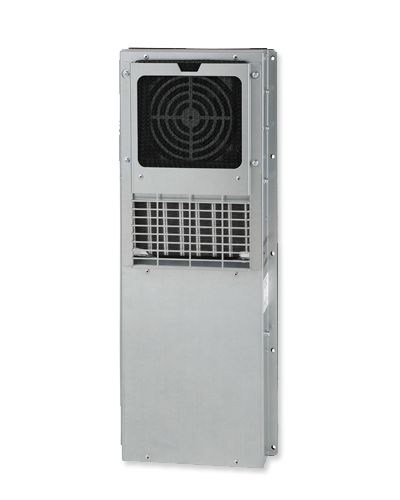

側面取り付け MPX-02E
側面取付タイプ  MPX-02E

定格能力10/11 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 10/11 W/K定格電圧 100V又は200V盤内取り付け・盤外取り付け選択可耐食性亜鉛めっき鋼板・塗装無し外形寸法 200×500×48フィルタ標準装備

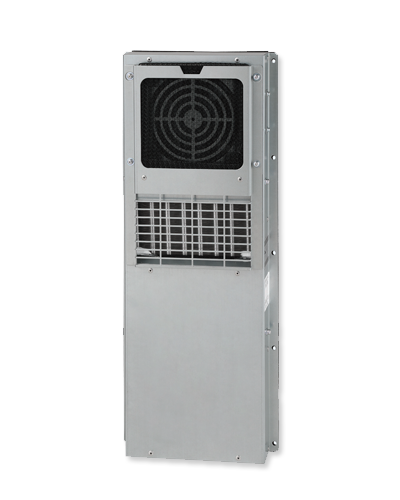

側面取り付け MPX-03E
側面取付タイプ MPX-03E

定格能力14/15 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 14/15 W/K定格電圧 100V又は200V盤内取り付け・盤外取り付け選択可耐食性亜鉛めっき鋼板・塗装無し外形寸法 200×500×60フィルタ標準装備

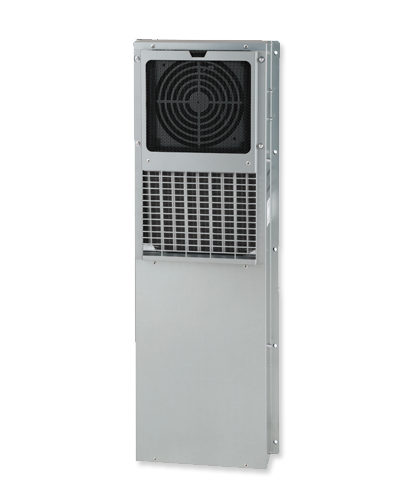

側面取り付け MPX-05E
側面取付タイプ MPX-05E

定格能力27/29 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 27/29 W/K定格電圧 100V又は200V盤内取り付け・盤外取り付け選択可耐食性亜鉛めっき鋼板・塗装無し外形寸法 245×680×70フィルタ標準装備

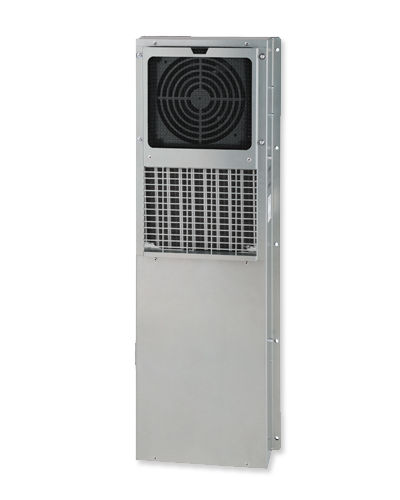

側面取り付け MPX-07E
側面取付タイプ MPX-07E

定格能力35/37 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 35/37 W/K定格電圧 100V又は200V盤内取り付け・盤外取り付け選択可耐食性亜鉛めっき鋼板・塗装無し外形寸法 245×680×82フィルタ標準装備

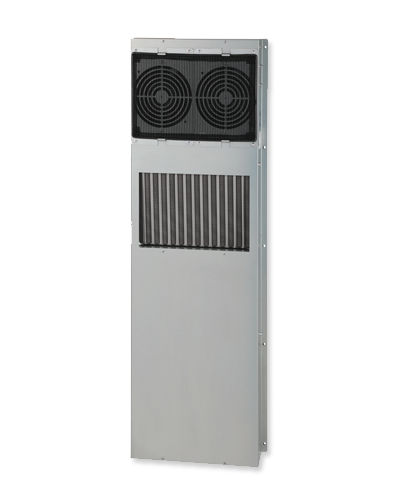

側面取り付け FPX-10E
側面取付タイプ FPX-10E

定格能力50/55 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 50/55 W/K定格電圧 100V又は200V盤内取り付け・盤外取り付け選択可耐食性亜鉛めっき鋼板・塗装無し外形寸法 340×1000×100フィルタ標準装備
側面取り付け FPX-14E
側面取付タイプ FPX-14E

定格能力70/75 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 70/75 W/K定格電圧 100V又は200V盤内取り付け・盤外取り付け選択可耐食性亜鉛めっき鋼板・塗装無し外形寸法 415×1000×120フィルタ標準装備

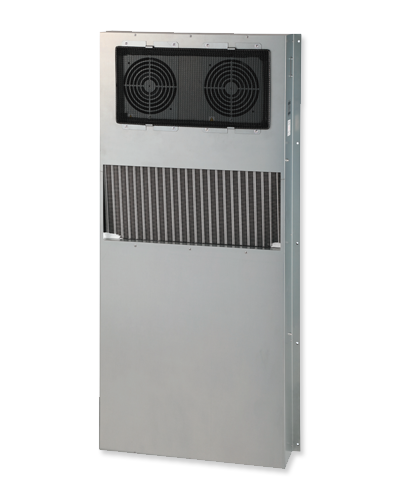

側面取り付け FPX-20E
側面取付タイプ FPX-20E

定格能力100/108 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 100/108 W/K定格電圧 100V又は200V盤内取り付け・盤外取り付け選択可耐食性亜鉛めっき鋼板・塗装無し外形寸法 545×1100×130フィルタ標準装備

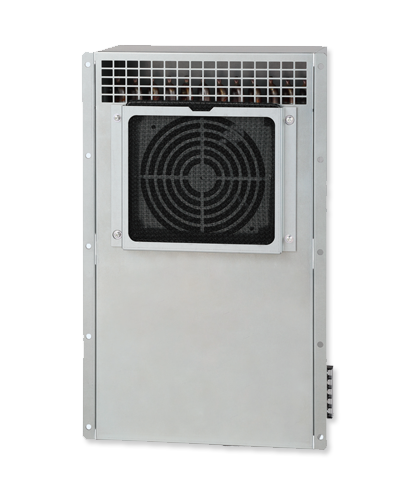

側面取り付け・省スペース NFX-05ER
側面取付タイプ・省スペース NFX-05ER

定格能力25/27 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 25/27 W/K定格電圧 100V又は200V盤内取り付け耐食性亜鉛めっき鋼板・塗装無し外形寸法 285×450×130フィルタ標準装備

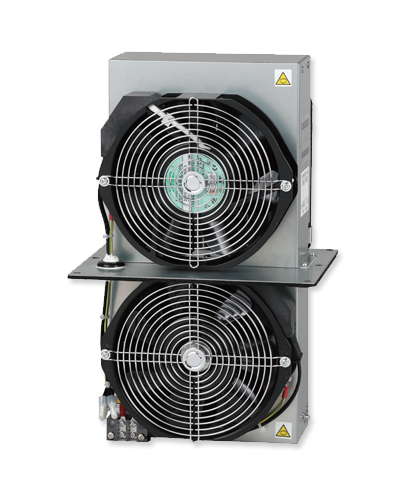

天井取り付け CPX-03E
天井取付タイプ CPX-03E

定格能力15/16 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 15/16 W/K定格電圧 100V又は200V耐食性亜鉛めっき鋼板・塗装無し外形寸法 220×345×165フィルタ標準装備

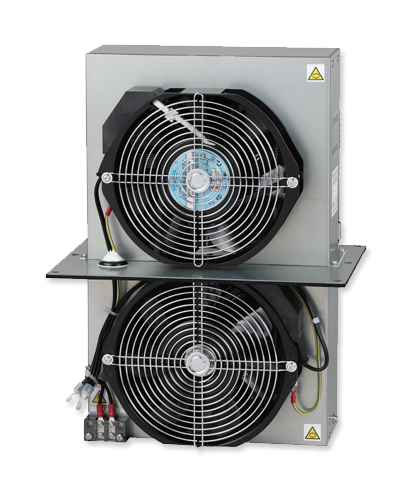

天井取り付け CPX-05E
天井取付タイプ CPX-05E

定格能力25/27 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 25/27 W/K定格電圧 100V又は200V耐食性亜鉛めっき鋼板・塗装無し外形寸法 260×345×180フィルタ標準装備

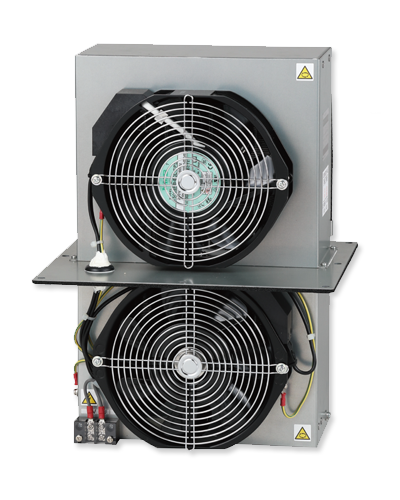

天井取り付け CPX-07E
天井取付タイプ CPX-07E

定格能力35/37 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 35/37 W/K定格電圧 100V又は200V耐食性亜鉛めっき鋼板・塗装無し外形寸法 260×345×220フィルタ標準装備

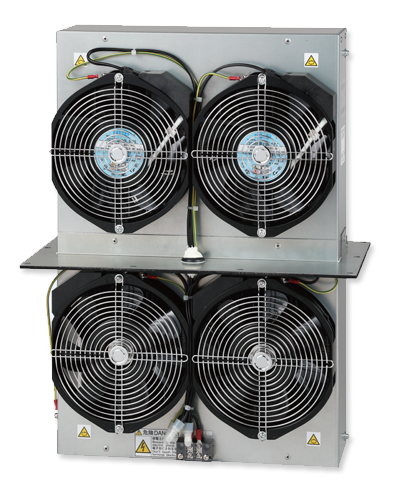

天井取り付け CPX-10E
天井取付タイプ CPX-10E

定格能力50/55 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 50/55 W/K定格電圧 100V又は200V耐食性亜鉛めっき鋼板・塗装無し外形寸法 360×465×205フィルタ標準装備

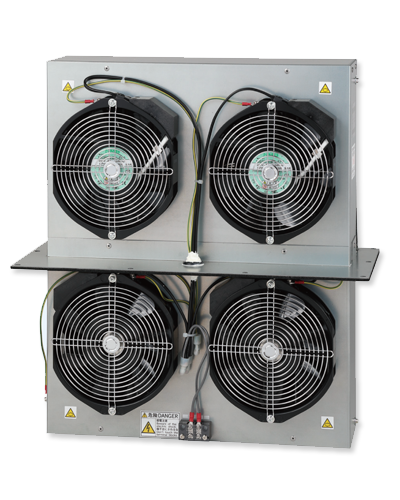

天井取り付け CPX-14E
天井取付タイプ CPX-14E

定格能力65/70 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 65/70 W/K定格電圧 100V又は200V耐食性亜鉛めっき鋼板・塗装無し外形寸法 435×465×205フィルタ標準装備

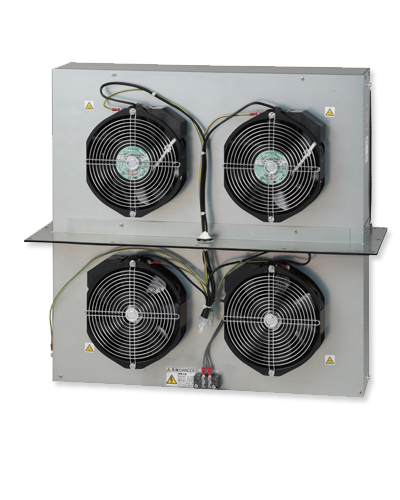

天井取り付け CPX-20E
天井取付タイプ CPX-20E

定格能力92/100 W/Kモデルです。詳細仕様はカタログPDFをご確認ください。

定格能力 92/100 W/K定格電圧 100V又は200V耐食性亜鉛めっき鋼板・塗装無し外形寸法 555×505×220フィルタ標準装備
